El Medidor ROE Surecom SW-102 es un instrumento digital para comprobar sistemas de radiocomunicación VHF y UHF. Permite medir la relación de ondas estacionarias (ROE/VSWR), la potencia de transmisión y la frecuencia de señales de radio.
Su diseño compacto facilita las comprobaciones de antenas, transmisores y conexiones coaxiales. Por ello, resulta útil para radioaficionados, técnicos electrónicos y usuarios de equipos de radiocomunicación analógica.
Medición de frecuencias de 125 a 525 MHz
El Surecom SW-102 trabaja en un rango de frecuencia de 125 a 525 MHz. Este intervalo permite comprobar numerosas transmisiones VHF y UHF.
Dispone de un contador de frecuencia integrado que identifica la frecuencia de transmisión del equipo conectado.
Para obtener una lectura adecuada, se requiere una potencia de entrada suficiente, normalmente desde 0,5 W.
Además, su funcionamiento está orientado a transmisiones analógicas. El modelo SW-102 convencional no está diseñado para realizar mediciones fiables en equipos digitales DMR.
Medición digital de potencia RF hasta 120 W
El instrumento admite potencias de radiofrecuencia de hasta 120 W. Su rango de medición especificado comienza aproximadamente en 0,5 W.
La potencia directa y reflejada pueden consultarse mediante la pantalla LCD, sin necesidad de realizar ajustes manuales de lectura.
Para comprobar la potencia del transmisor, debe utilizarse una carga artificial de 50 ohmios conectada al puerto ANT.
De esta manera, la medición es realizada bajo condiciones de carga controladas, sin depender del comportamiento de una antena exterior.
Su diseño de baja pérdida de inserción permite realizar comprobaciones sin introducir una atenuación elevada en la línea.
Comprobación de ROE y adaptación de antenas
La relación de ondas estacionarias permite evaluar la adaptación entre el transmisor, el cable coaxial y la antena.
El Surecom SW-102 presenta un rango de lectura ROE entre 1,00 y 19,99.
Un valor cercano a 1,00 indica generalmente una mejor adaptación de impedancias. En cambio, valores elevados pueden señalar problemas en la instalación.
Esta función resulta especialmente útil para revisar antenas VHF/UHF, conectores y sistemas de alimentación coaxial.
Para comprobar la ROE, conecte la salida RF del radio al puerto TX y la antena al puerto ANT.
Posteriormente, active brevemente la transmisión y consulte el valor mostrado en pantalla.
En antenas portátiles, las mediciones pueden verse afectadas por la proximidad de objetos y las condiciones del plano de tierra.
Pantalla LCD y controles de funcionamiento

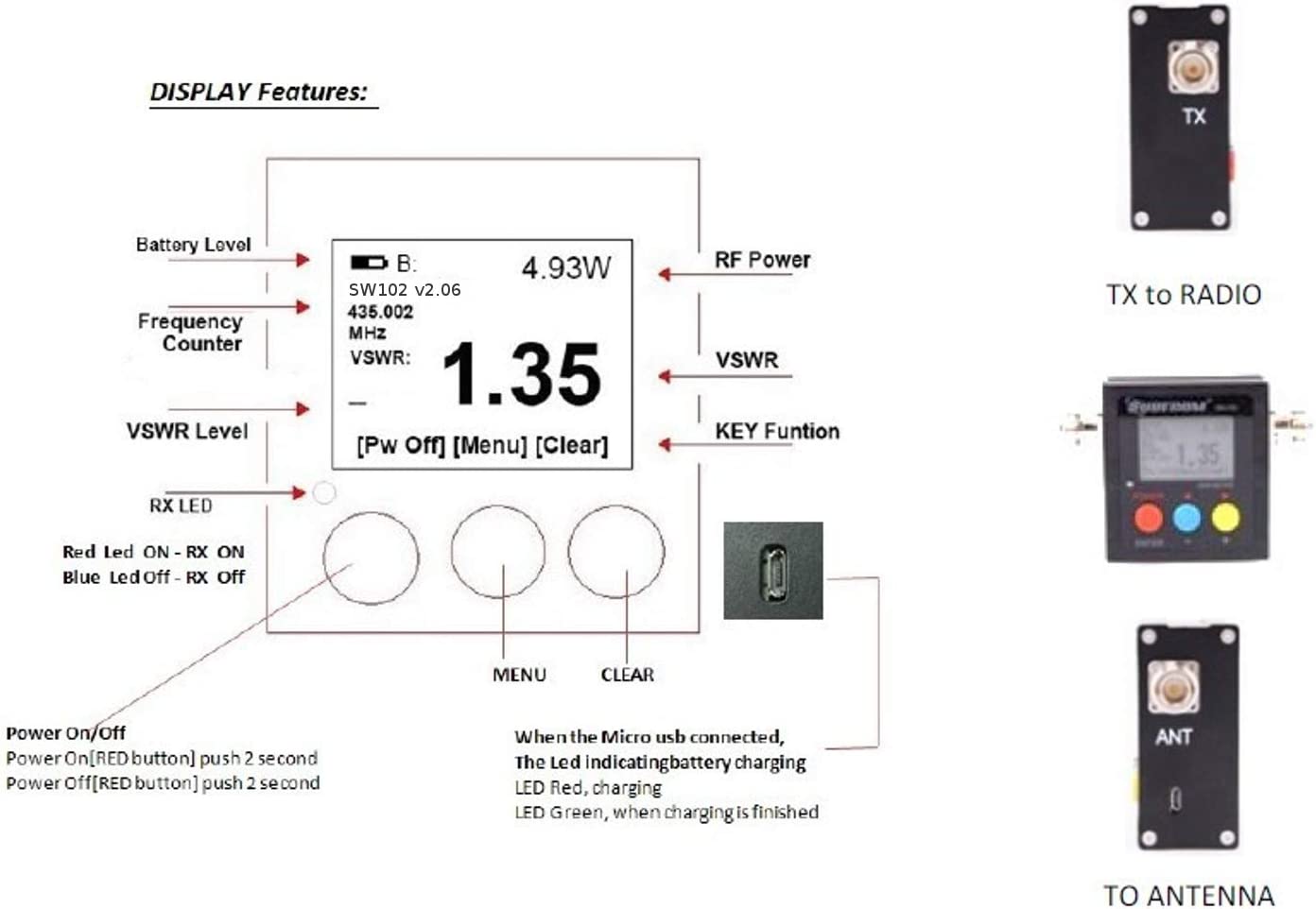

El SW-102 incorpora una pantalla LCD digital para visualizar los principales parámetros de medición.
Durante las comprobaciones pueden mostrarse la frecuencia, potencia RF, ROE y nivel de batería.
Dispone de tres botones de control identificados por colores. El botón rojo permite encender el equipo y confirmar funciones.
Por su parte, el botón azul facilita el acceso al menú, mientras que el amarillo permite modificar determinadas opciones.
Desde el menú pueden ajustarse los tiempos de retroiluminación y apagado automático.
También dispone de parámetros de corrección para frecuencia y potencia, según la versión del firmware.
Batería recargable y construcción compacta
El medidor incorpora una batería interna recargable de ion de litio de 3,7 V.
La alimentación externa se realiza mediante una entrada micro USB de 5 V.
Su pantalla permite identificar si la energía procede de la batería interna o de una fuente USB externa.
Además, el equipo presenta una carcasa metálica compacta que facilita su transporte y utilización en diferentes lugares de trabajo.
Según el manual suministrado, sus dimensiones son de 70 x 75 x 35 mm, sin incluir los conectores.
Su peso aproximado es de 220 g.
Conectores tipo N y accesorios

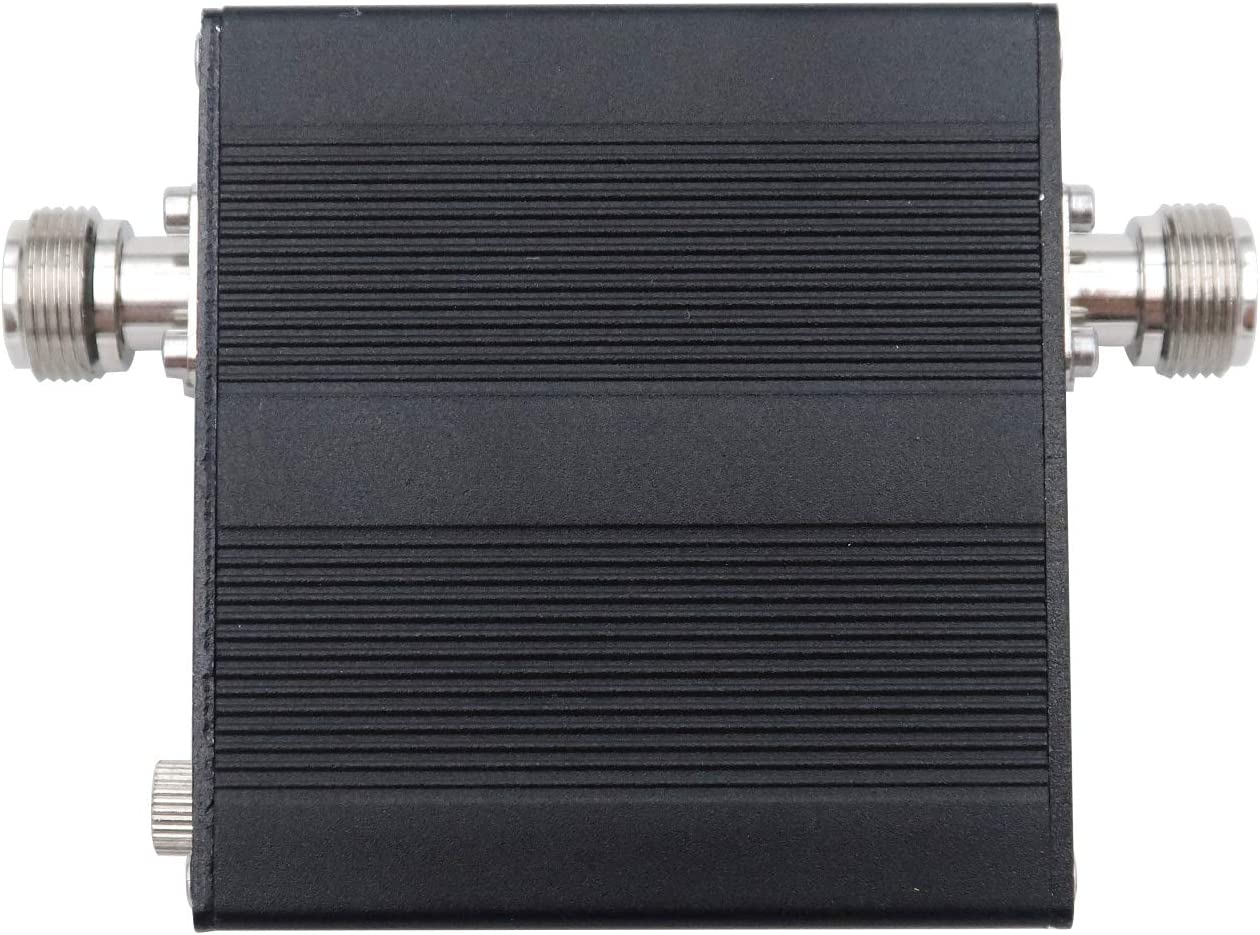

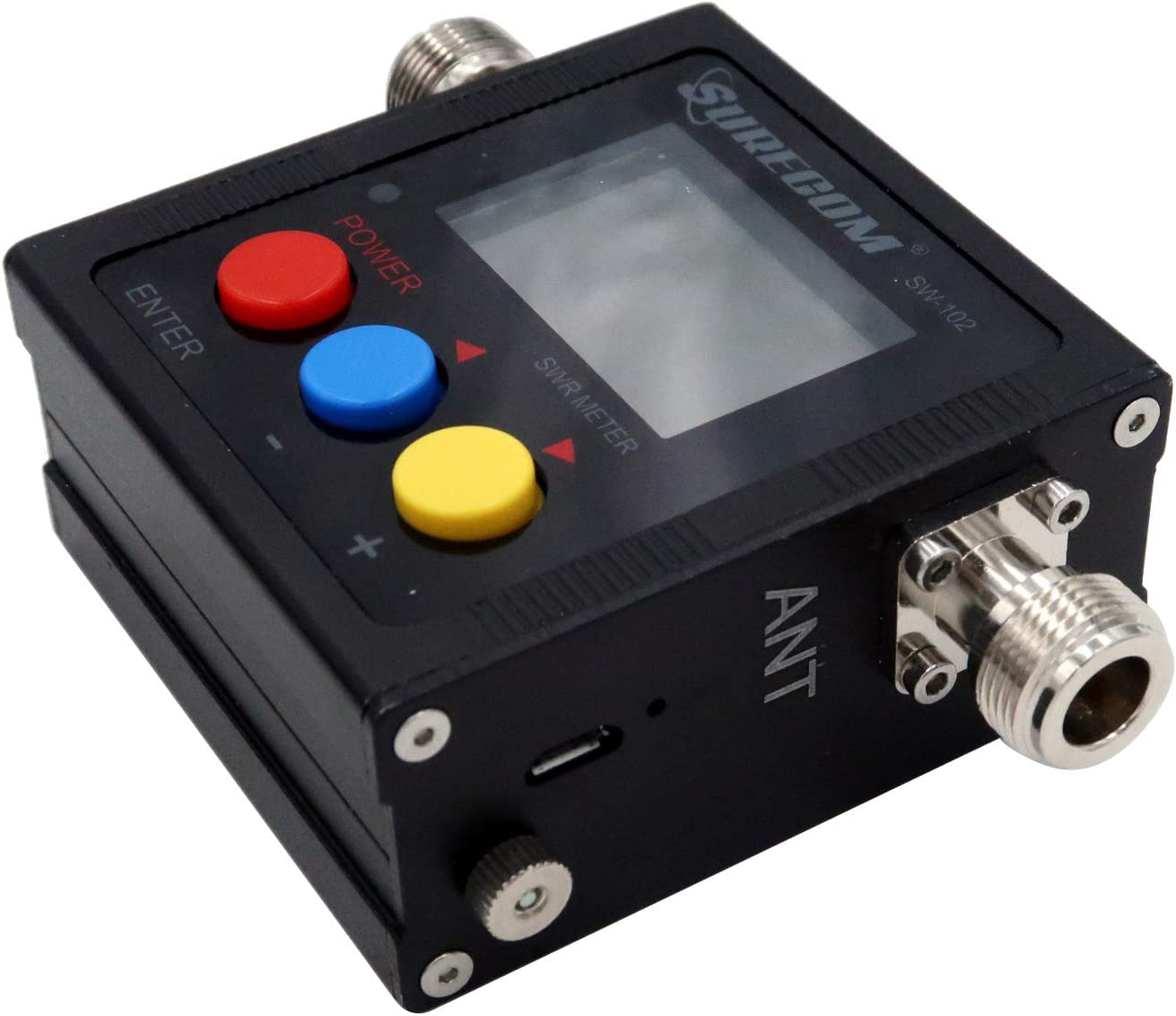

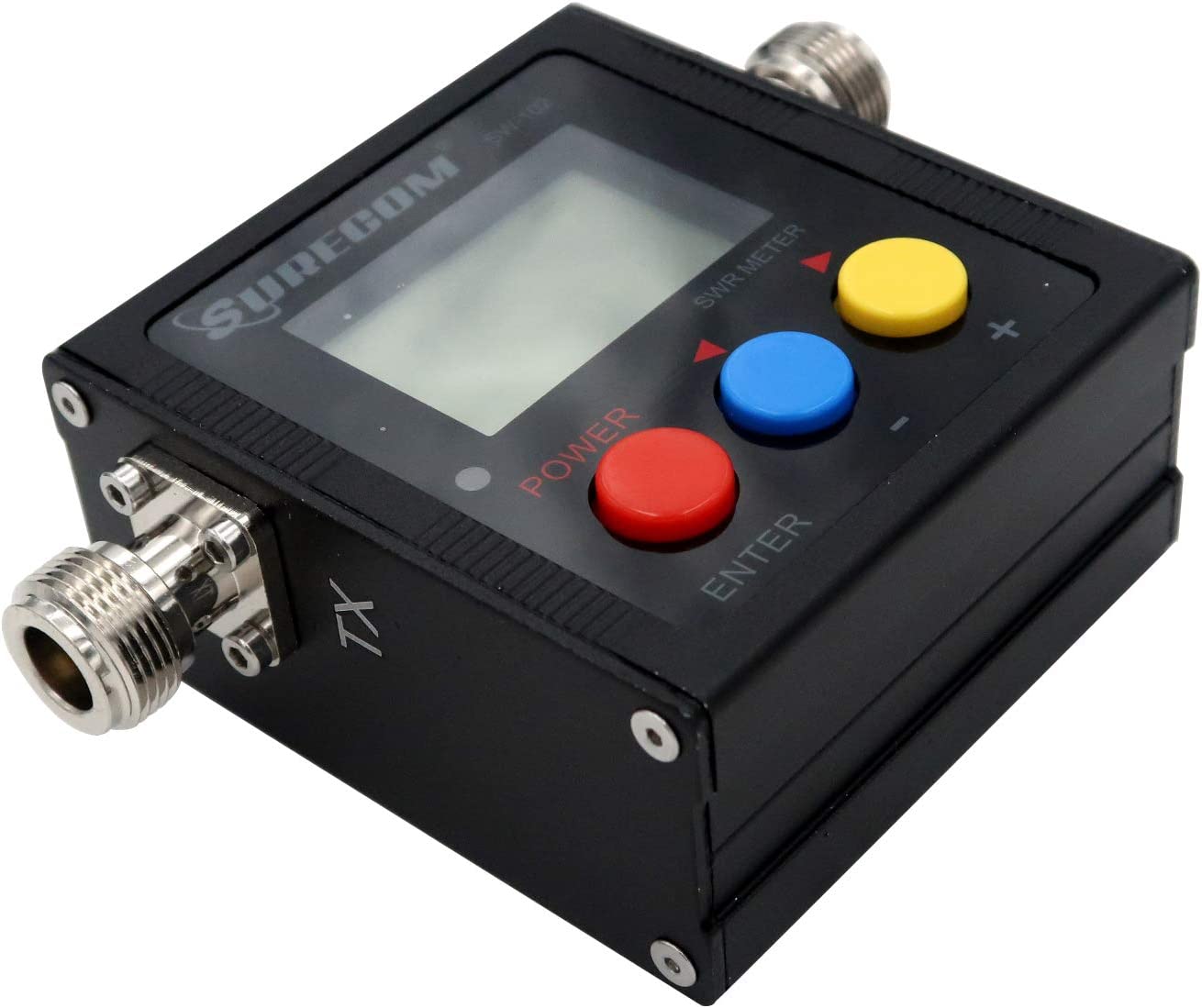

La versión fotografiada incorpora dos conectores coaxiales tipo N, identificados como TX y ANT.
Estos conectores permiten integrar el instrumento en una línea de transmisión mediante cables o adaptadores adecuados.
Las fotografías muestran dos adaptadores metálicos, un cable de carga micro USB y un adaptador de alimentación.
El uso de conectores compatibles es importante para evitar conexiones deficientes o daños en los equipos.
La placa de tierra para mediciones de antenas portátiles es un accesorio específico. Su inclusión debe comprobarse según el contenido del paquete.
Recomendaciones de uso y precauciones
Antes de transmitir, compruebe que el medidor esté conectado correctamente entre el radio y la antena o carga artificial.
No supere la potencia máxima admitida de 120 W.
Nunca active la transmisión si el puerto ANT permanece sin una carga adecuada.
Para medir potencia, utilice una carga artificial de 50 ohmios capaz de soportar la potencia aplicada.
Evite realizar mediciones cerca de objetos metálicos que puedan modificar las condiciones de radiación de la antena.
Las lecturas deben considerarse referencias técnicas de comprobación. Para pruebas de precisión certificada, utilice instrumentos calibrados.
Tampoco debe emplearse este modelo convencional para medir transmisiones digitales DMR.
Aplicaciones y ventajas
El Surecom SW-102 permite verificar la potencia de transmisión, comprobar la ROE y consultar la frecuencia mediante un solo dispositivo.
Puede utilizarse en talleres de radiocomunicación, estaciones de radioaficionados y mantenimiento de instalaciones VHF/UHF.
Su pantalla digital, batería recargable y conectores coaxiales facilitan las comprobaciones básicas de equipos y antenas.
Asimismo, su formato compacto permite transportarlo sin recurrir a instrumentos de laboratorio de mayor tamaño.
