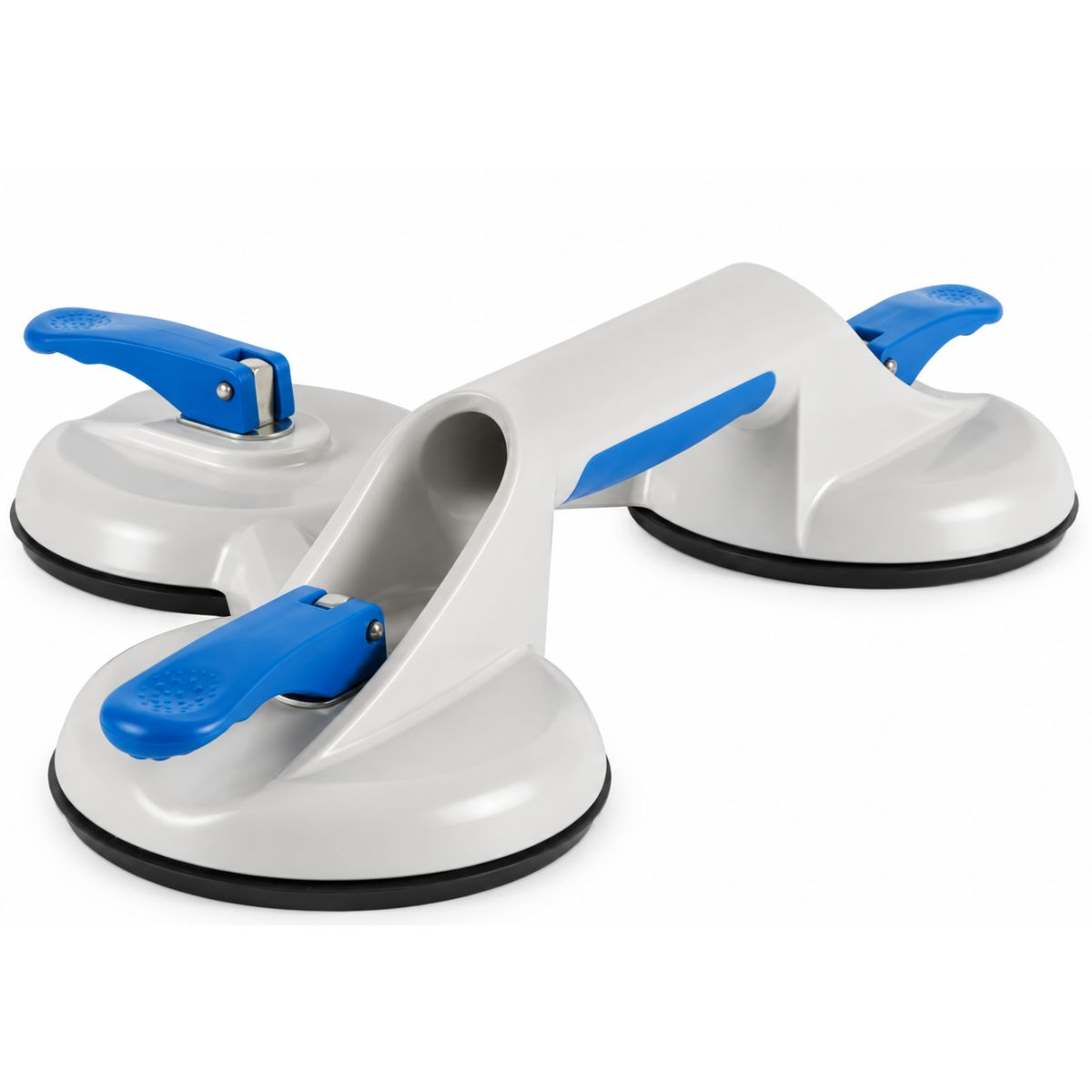

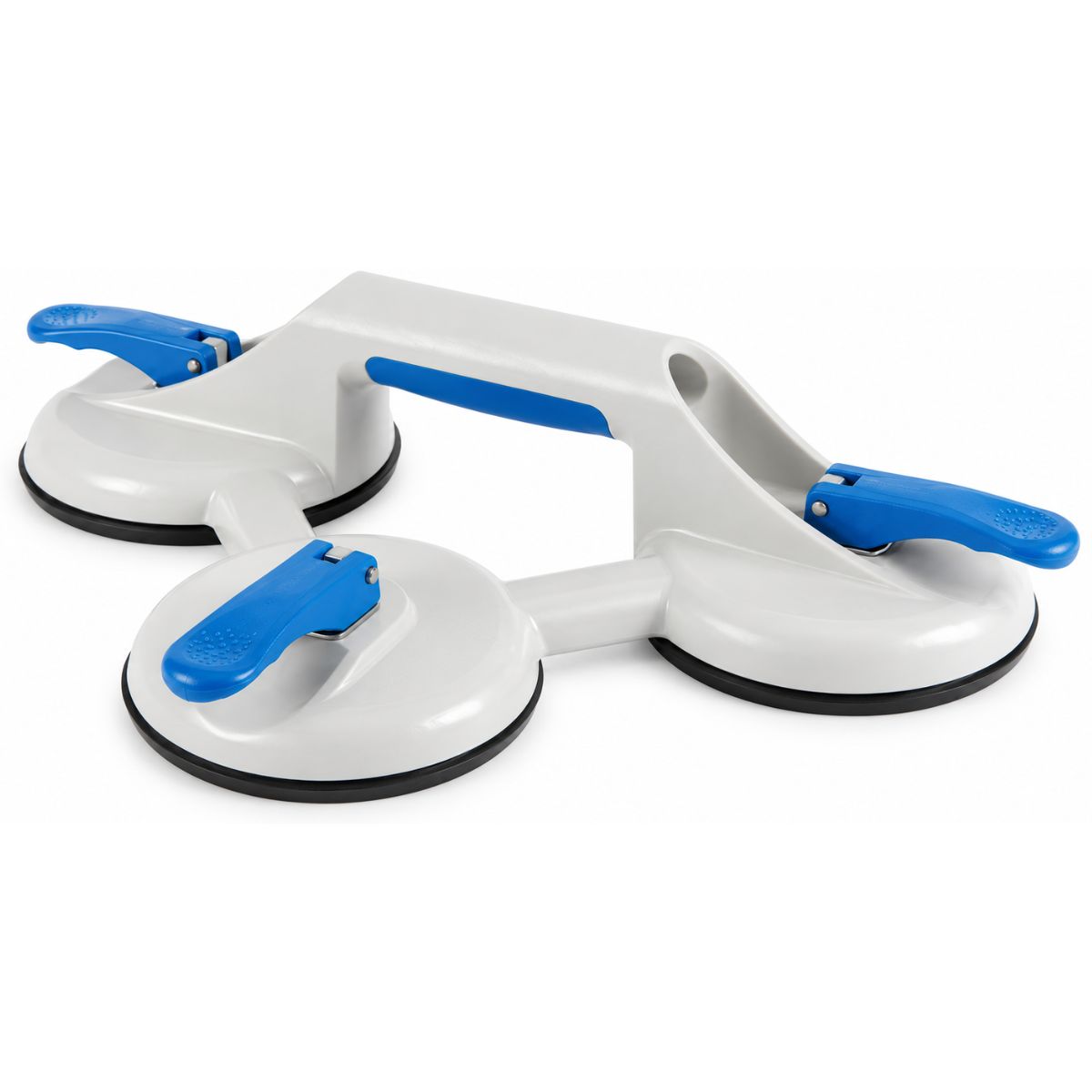

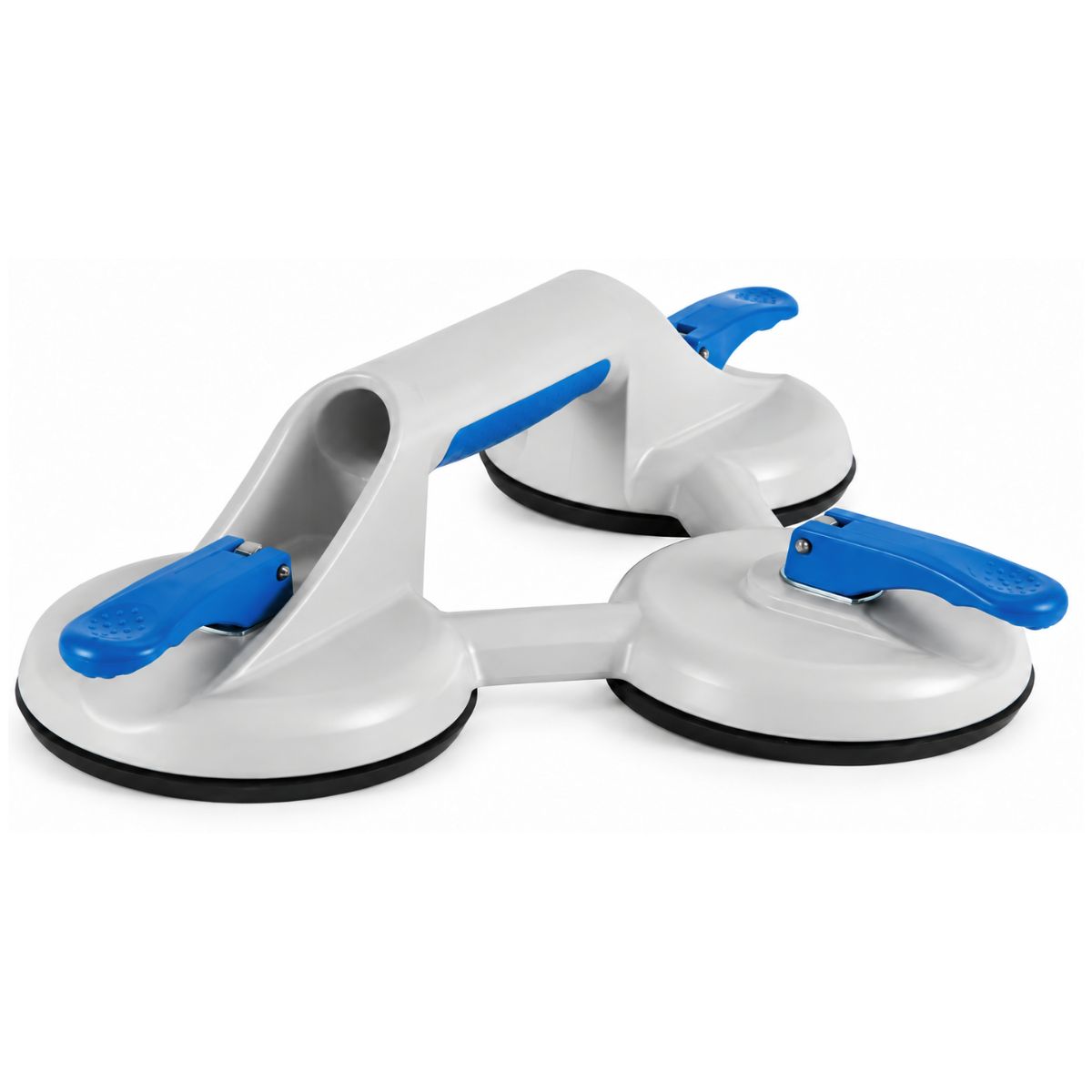

La ventosa chupa Veribor BO 603.1G fabricada por Bohle en Alemania. Está diseñada para levantar, sostener y transportar objetos con superficies planas, lisas y estancas al gas. Su capacidad nominal alcanza 90 kg cuando la carga es aplicada en dirección paralela y bajo las condiciones indicadas por el fabricante.

Puede utilizarse para manipular vidrio plano, espejos, ventanas, placas metálicas lisas y paneles plásticos no porosos. También puede trabajar sobre otros materiales cuando los tres discos logran formar y conservar el vacío. Sin embargo, no debe utilizarse sobre superficies rugosas, porosas, curvadas, agrietadas o contaminadas.

Tres discos de succión de 120 mm

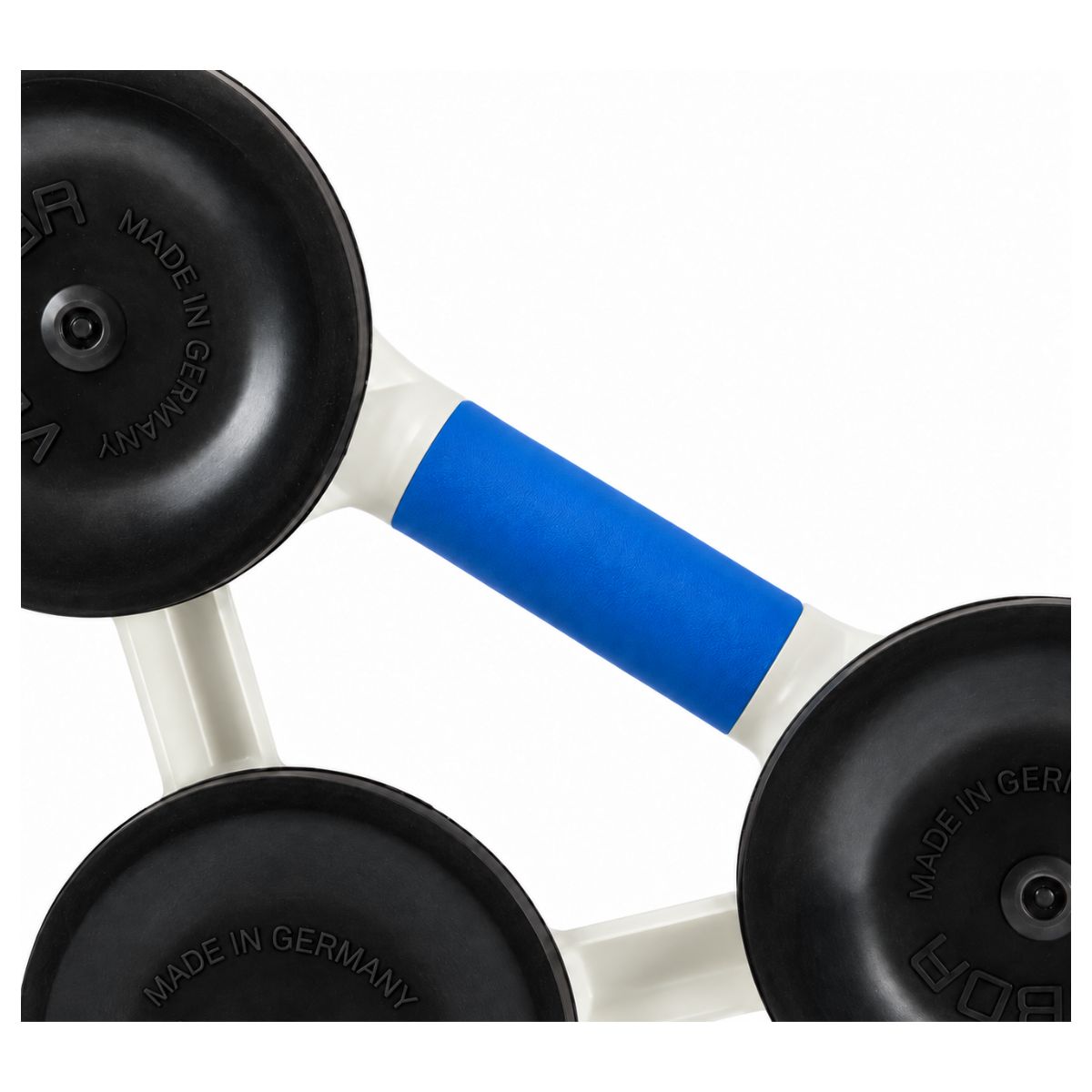

La herramienta incorpora tres discos de caucho SBR con un diámetro individual de 120 mm. Estos discos conservan su forma, pero ofrecen suficiente flexibilidad para adaptarse a la superficie durante la generación del vacío. Además, Bohle indica que el caucho utilizado está libre de HAP o PAH cancerígenos.

La configuración de tres cabezales distribuye el agarre sobre una superficie amplia. Según Bohle, este diseño ofrece hasta un 80 % más capacidad que su ventosa plástica comparable de dos cabezales. El juego de discos de reemplazo compatible corresponde a la referencia BO 614.3G.

Mecanismo de vacío mediante palancas

Cada disco dispone de una palanca independiente. Al bajar las tres palancas, el aire es desplazado y la herramienta queda adherida a la superficie. Para liberarla, las palancas deben levantarse mientras la carga permanece apoyada y controlada.

El modelo no utiliza bomba manual, batería ni conexión eléctrica. Tampoco incorpora indicador de vacío. Por esta razón, el usuario debe comprobar visual y manualmente la adherencia antes de levantar cada pieza. La ventosa no debe permanecer instalada durante periodos prolongados sin vigilancia.

Agarre ergonómico y cuerpo resistente

El cuerpo está fabricado en plástico resistente y presenta una amplia zona de agarre. Además, el mango incorpora una superficie azul antideslizante. Esta configuración facilita sujetar la herramienta y distribuir el esfuerzo durante el transporte.

Las palancas tienen una superficie amplia y una forma ergonómica. Por lo tanto, pueden ser accionadas con mayor comodidad durante operaciones repetitivas. Su diseño también facilita trabajar con guantes adecuados para manipular vidrio.

Capacidad nominal de 90 kg

La capacidad de 90 kg corresponde a una carga paralela sobre una superficie plana y hermética. Además, la documentación comercial de Bohle indica que este valor considera un doble factor de seguridad. No obstante, los 90 kg no deben interpretarse como una garantía sobre cualquier material o condición.

La capacidad real puede disminuir debido a polvo, humedad, grasa, rayones, textura, curvatura, temperatura o deterioro de los discos. También puede verse afectada por una colocación incorrecta. Antes de cada movimiento debe realizarse una prueba de agarre con la pieza todavía apoyada.

Instalación y modo de uso

Primero, limpie y seque la superficie del objeto y los tres discos de caucho. Después, coloque la ventosa de forma que cada disco quede completamente apoyado. A continuación, baje las tres palancas hasta generar el vacío.

Antes de levantar, tire suavemente del mango para comprobar la fijación. Después, eleve la carga de forma estable y evite movimientos bruscos. La pieza debe mantenerse controlada durante todo el desplazamiento. Finalmente, apoye completamente la carga antes de levantar las palancas y retirar la ventosa.

Aplicaciones recomendadas

La BO 603.1G resulta adecuada para vidrierías, talleres, instalaciones, fábricas y trabajos de mantenimiento. Puede emplearse en el montaje y transporte de vidrio plano, espejos, ventanas y paneles lisos. Asimismo, puede utilizarse sobre baldosas o placas pulidas cuando la superficie sea completamente estanca.

La herramienta facilita la manipulación, pero no reemplaza los equipos certificados para elevar cargas suspendidas. Tampoco debe utilizarse para transportar personas ni para trabajar sobre la cabeza. Cuando el peso o las dimensiones lo requieran, deben emplearse varias ventosas y el número adecuado de operarios.

Qué no hacer

No utilice la ventosa sobre materiales porosos, superficies estructuradas, curvas o húmedas. Tampoco la coloque sobre grietas, juntas, bordes, etiquetas o zonas con relieve. No supere la capacidad indicada ni utilice los 90 kg como límite automático para cualquier aplicación.

No levante una pieza si alguna palanca pierde tensión. Además, no utilice discos endurecidos, cortados, deformados o contaminados. La carga nunca debe permanecer suspendida sobre personas. El fabricante indica que este modelo no posee indicador de vacío ni certificación GS.

Limpieza y mantenimiento

Después de cada uso, los discos deben ser limpiados con un producto compatible que no deje residuos. No utilice objetos afilados ni limpiadores agresivos sobre el caucho. Guarde la herramienta sin apoyar los discos sobre elementos que puedan deformarlos.

Antes de trabajar, revise el cuerpo, las palancas, los ejes y las superficies de succión. Los componentes deteriorados deben ser reemplazados antes de continuar. El juego de repuesto oficial para los tres discos corresponde a la referencia BO 614.3G.

Ventajas principales

La configuración triple proporciona una superficie amplia de succión. Además, el mecanismo de palanca permite crear el vacío rápidamente sin electricidad. El mango antideslizante mejora el control y las palancas facilitan la operación diaria. Finalmente, su fabricación alemana y los discos sin HAP respaldan su orientación profesional.
