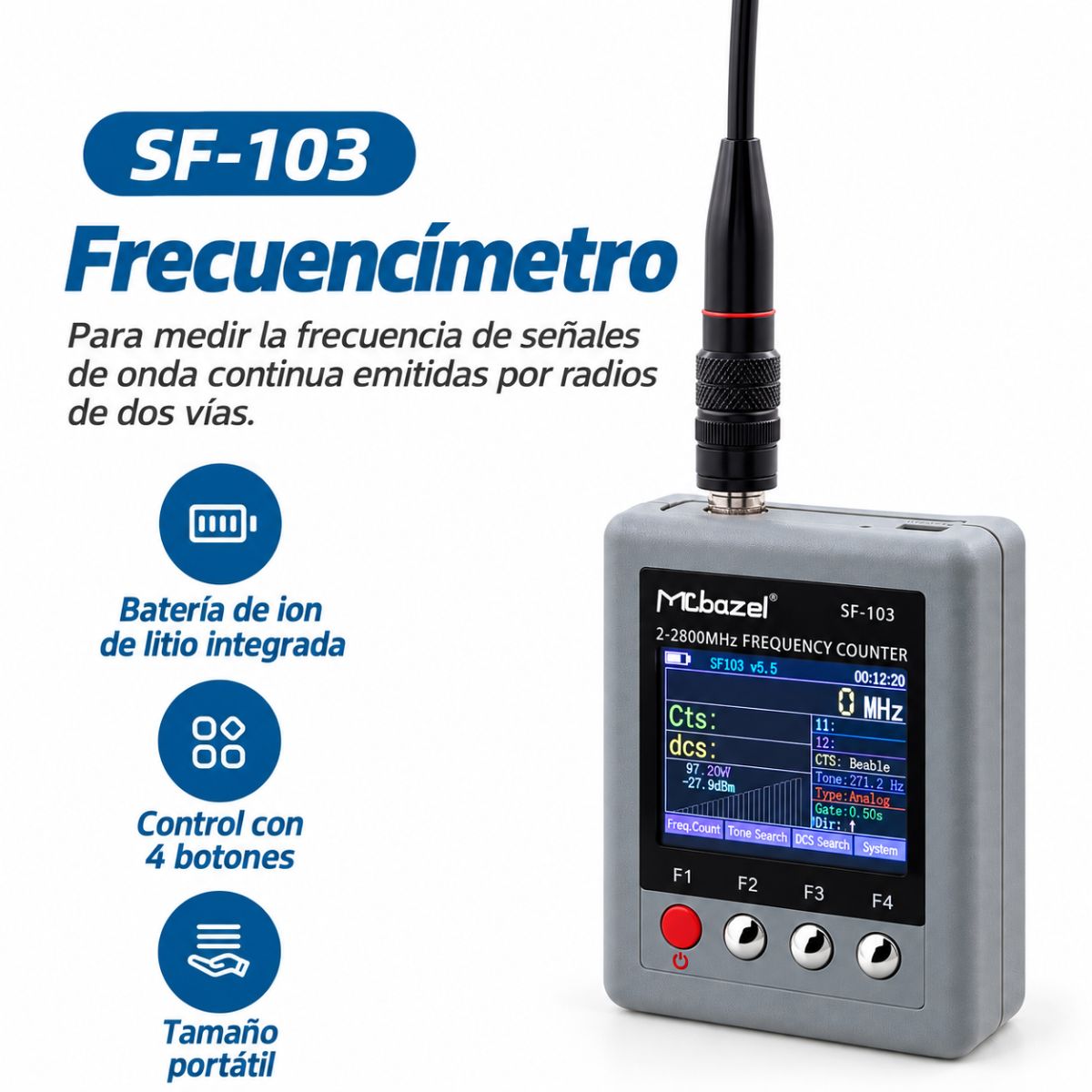

El frecuencímetro Mcbazel SF-103 identifica las frecuencias de señales emitidas por radios de dos vías. La medición se realiza mediante una antena receptora conectada al equipo, sin modificar la programación del radio.
Su indicador de intensidad permite observar variaciones de señal durante comprobaciones cercanas. Por ello, resulta útil en talleres de radiocomunicación, instalaciones técnicas y actividades de radioafición.
Dos rangos seleccionables de 2 MHz a 2,8 GHz
El SF-103 dispone de dos modos de medición: 2 a 200 MHz y 27 a 2800 MHz. Estos rangos permiten trabajar con numerosas transmisiones de VHF, UHF y otras frecuencias compatibles.
El rango adecuado debe seleccionarse antes de iniciar la comprobación.

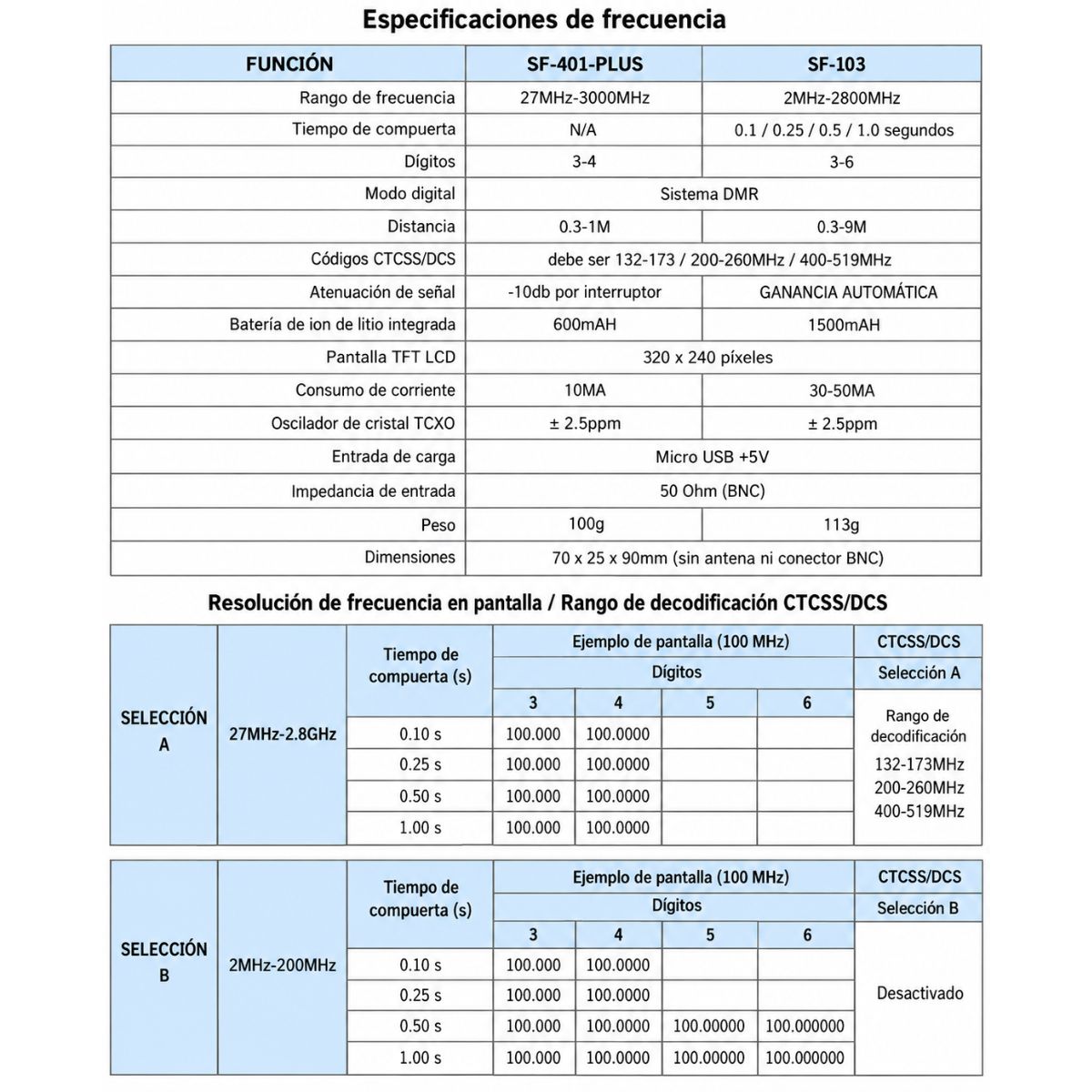

La frecuencia detectada es presentada en una pantalla TFT a color de 320 x 240 píxeles. Se pueden configurar tiempos de compuerta de 0,1, 0,25, 0,5 y 1 segundo.
La resolución de visualización también puede ajustarse según el rango empleado. En el intervalo de 2 a 200 MHz se admiten hasta seis dígitos con tiempos de 0,5 o 1 segundo.

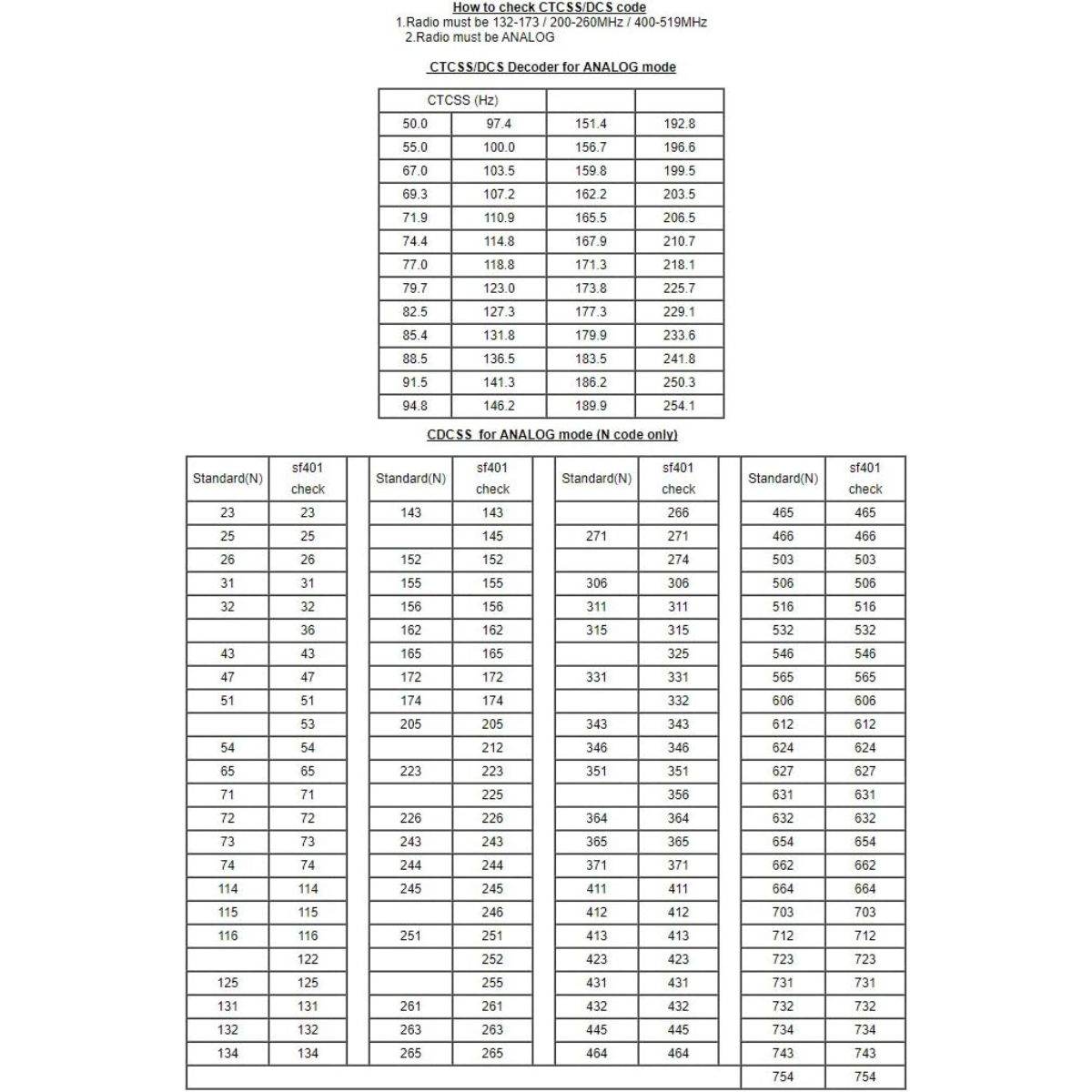

Lectura de tonos CTCSS y códigos DCS
En equipos analógicos, pueden identificarse tonos CTCSS y códigos DCS utilizados para el control de silenciamiento.
Esta función está limitada a transmisiones situadas entre 132 y 173 MHz, 200 y 260 MHz o 400 y 519 MHz. Los códigos DCS admitidos corresponden a la modalidad normal indicada en el manual.
Además, el menú permite elegir el modo digital DMR para medir su frecuencia portadora.
Sin embargo, las conversaciones digitales no son decodificadas por este instrumento. Tampoco reemplaza un receptor de comunicaciones ni un analizador de espectro.
Pantalla, estabilidad y alimentación
Las mediciones se apoyan en un oscilador TCXO, cuya estabilidad especificada es de aproximadamente ±2,5 ppm.

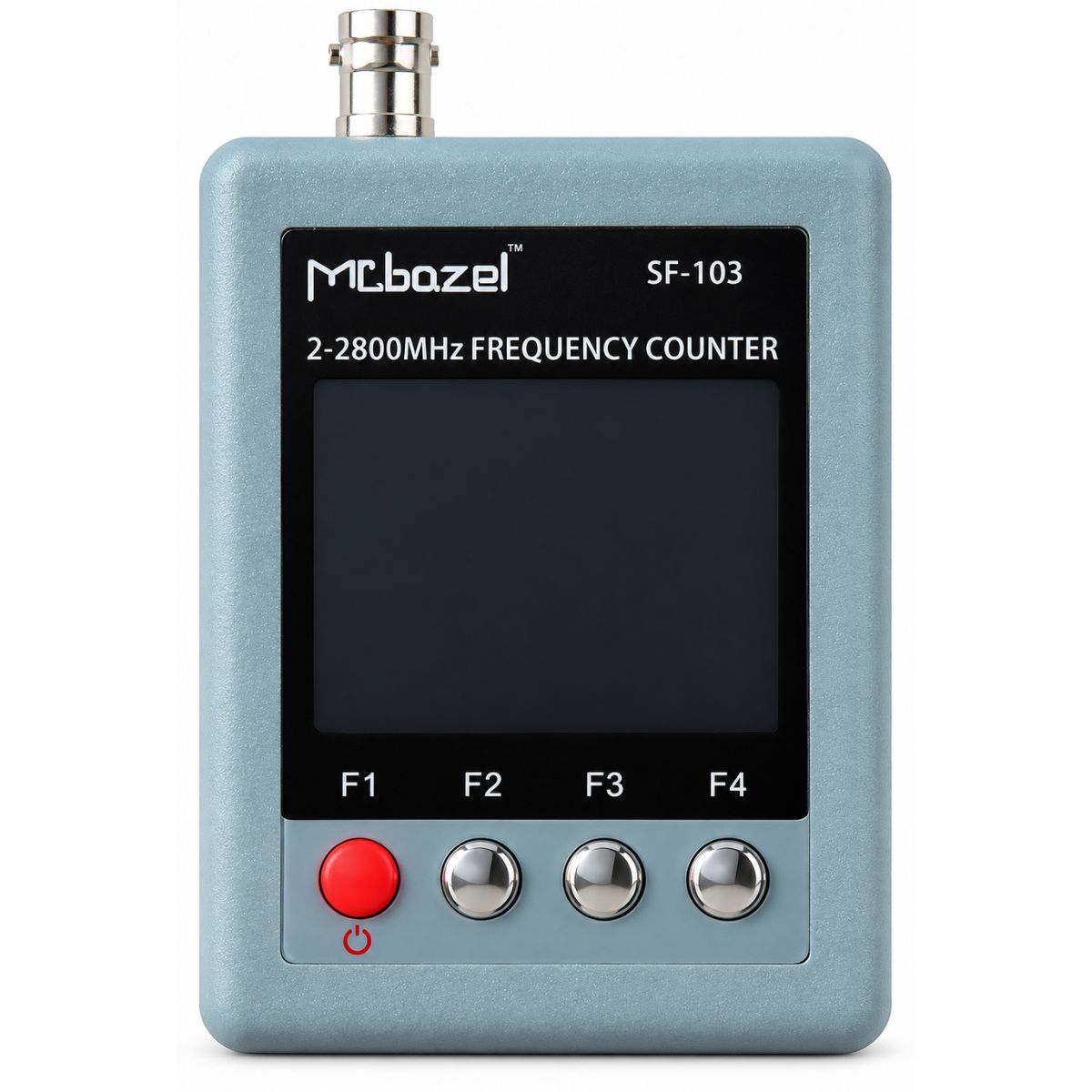

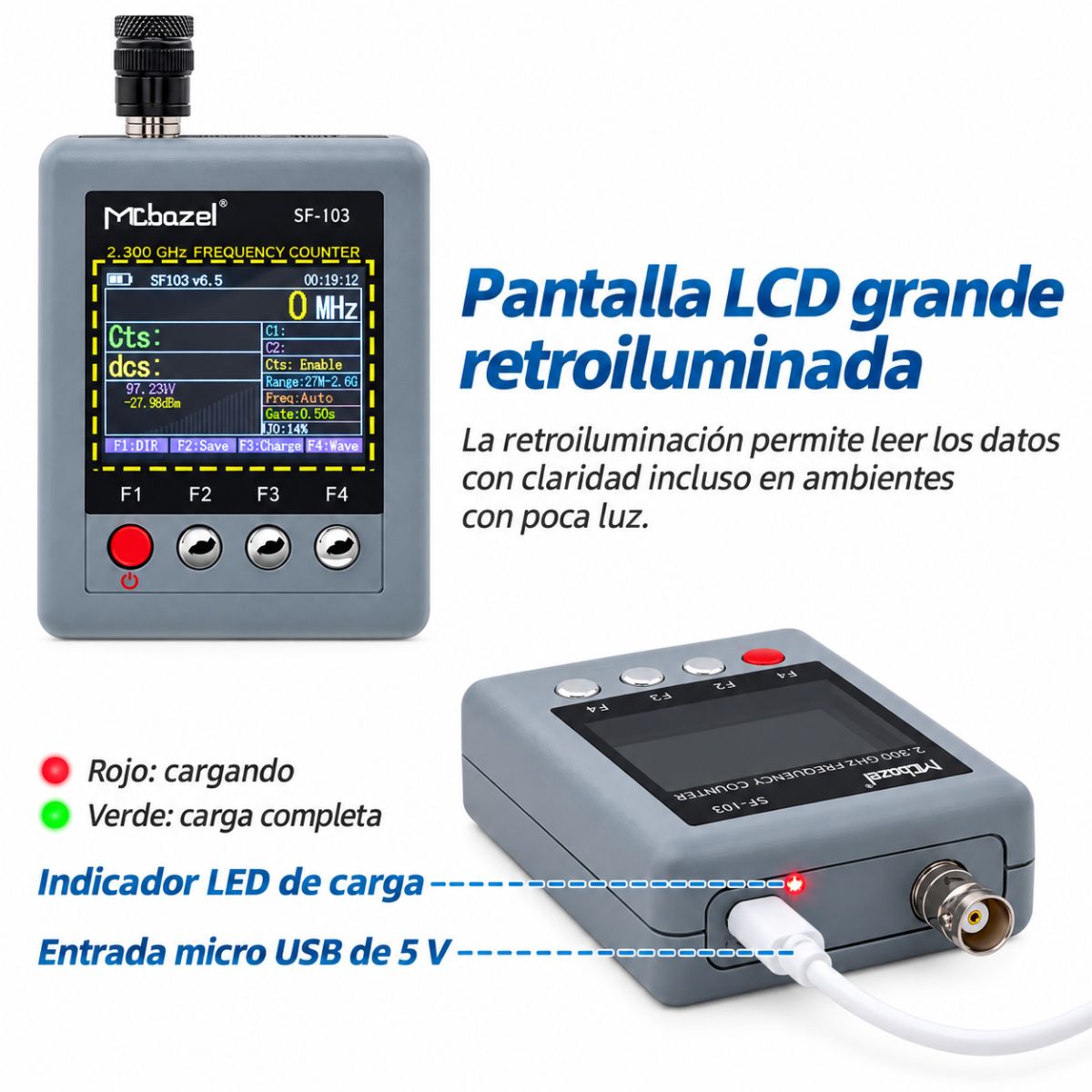

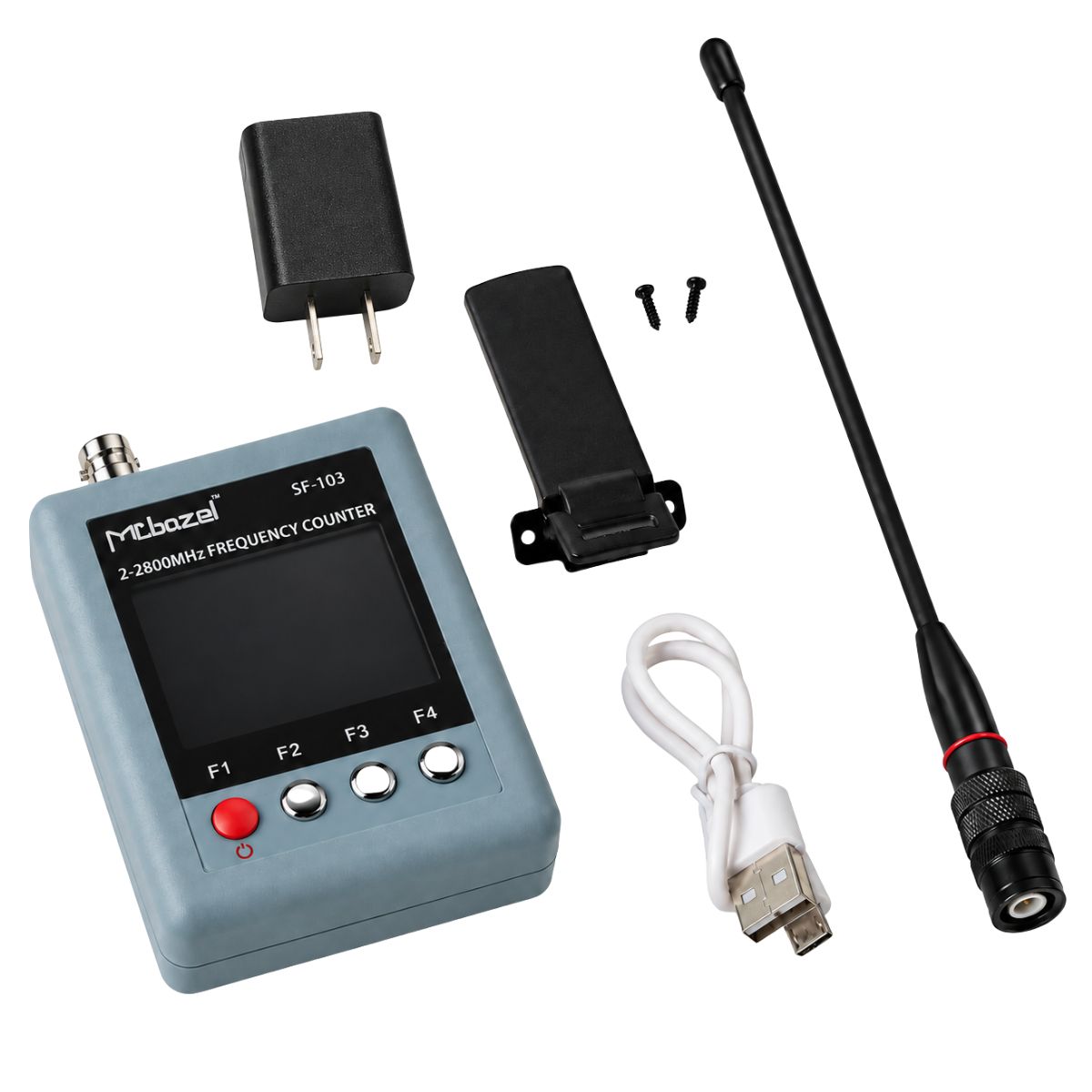

La pantalla retroiluminada facilita la consulta de frecuencia, intensidad de señal y nivel de batería. Sus cuatro botones permiten acceder a las configuraciones principales.
Incorpora una batería recargable de ion de litio de 3,7 V y 1500 mAh, alimentada mediante micro USB de 5 V.
El estado de carga es señalado por un indicador LED. También puede configurarse el apagado automático entre uno y nueve minutos.

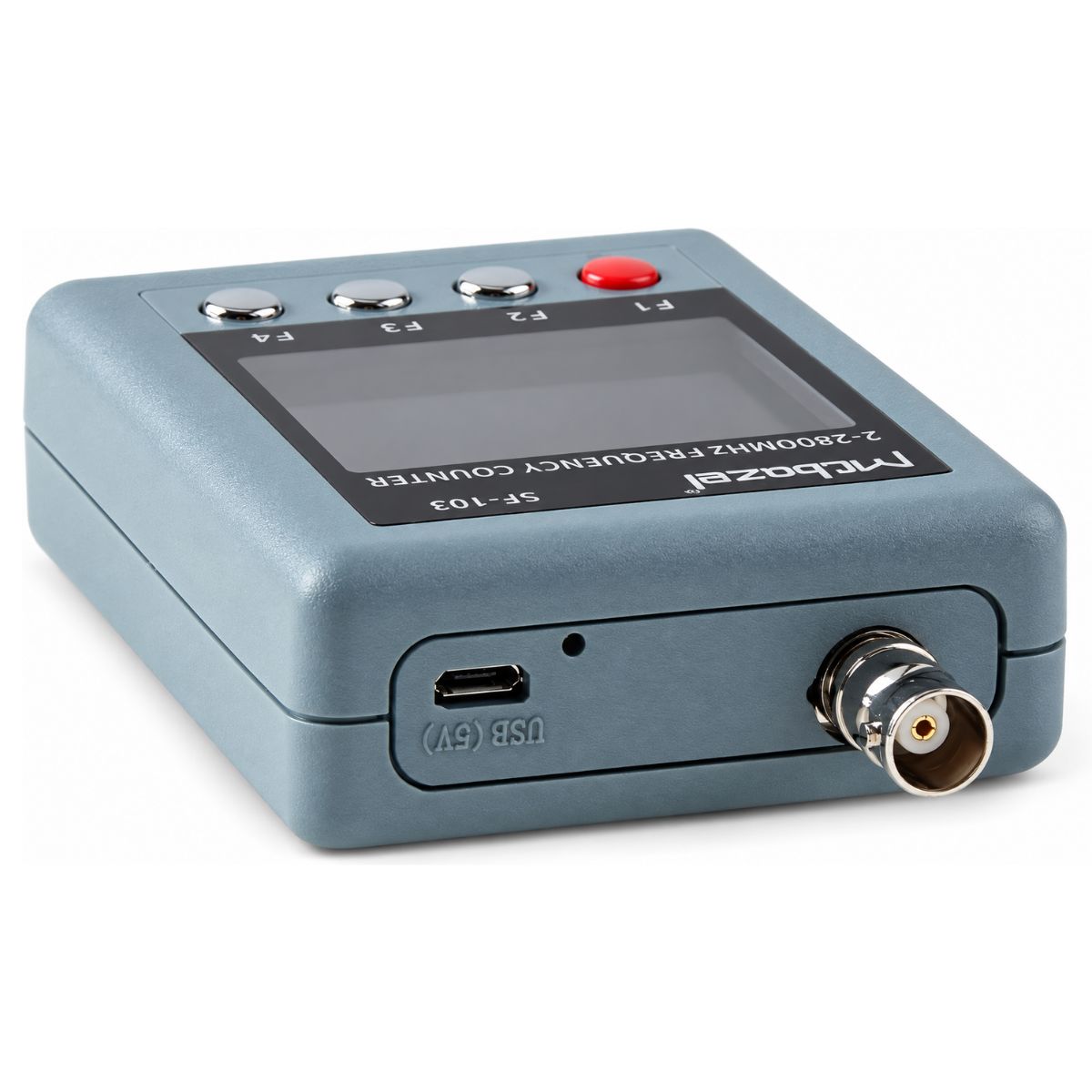

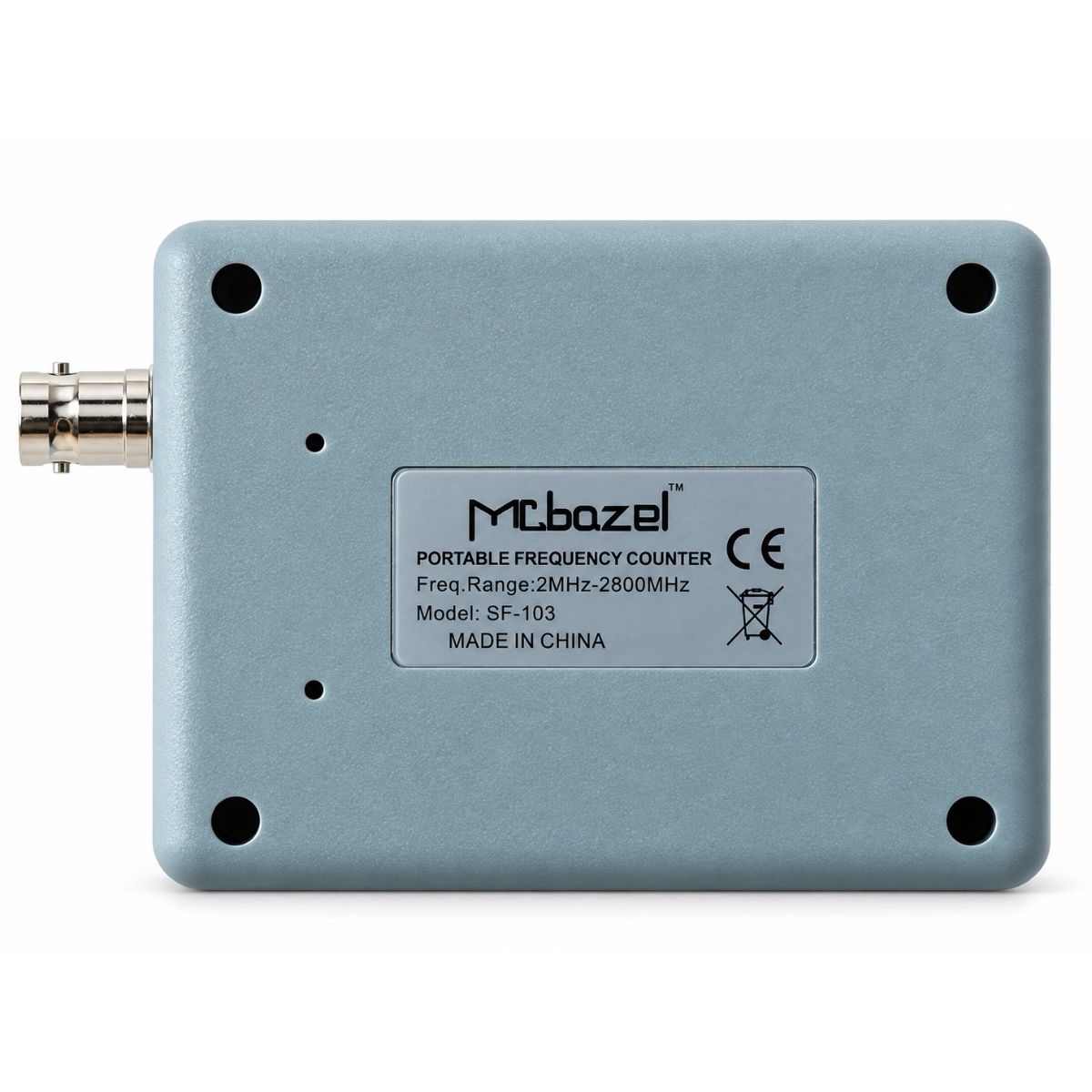

Con apenas 113 g y unas dimensiones de 70 x 90 x 25 mm, puede llevarse al lugar de trabajo. Estas medidas no incluyen la antena ni el conector BNC.
Uso recomendado y precauciones

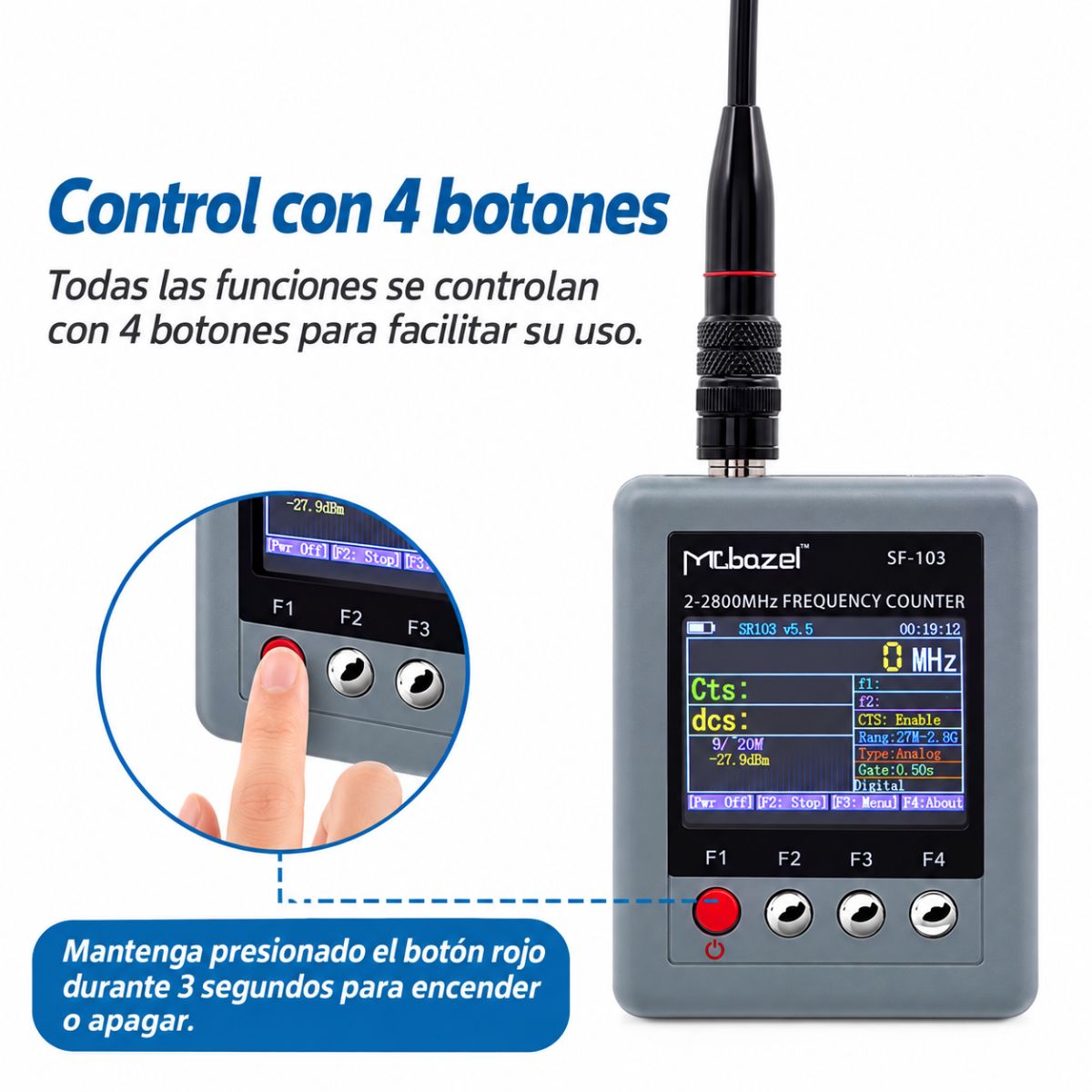

Para realizar una prueba, instale la antena BNC y mantenga presionado el botón rojo durante tres segundos.
Seleccione el rango y el tipo de señal, y active la transmisión del radio que desea comprobar. La frecuencia será mostrada cuando se detecte una señal adecuada.

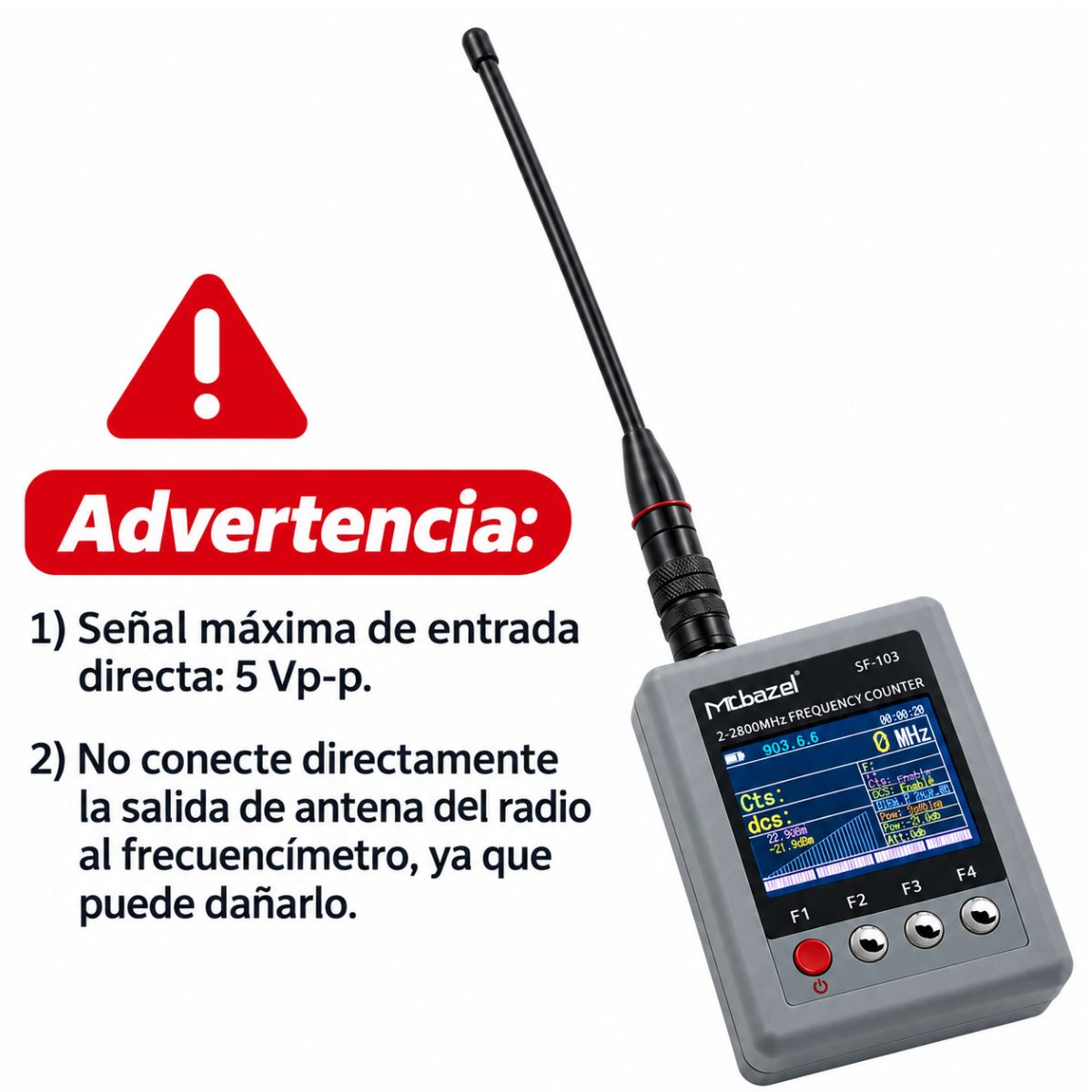

No conecte directamente la salida de antena de un transmisor al frecuencímetro. El máximo de señal admitido por la entrada directa es de 5 V pico a pico.
Una conexión incorrecta podría producir daños permanentes.
La lectura puede verse afectada por distancia, potencia, obstáculos o señales próximas. Por tanto, la intensidad indicada debe entenderse como una referencia relativa, no como una medición certificada de potencia.
Aplicaciones y ventajas
Este instrumento ayuda a verificar la frecuencia de radios portátiles, comprobar subtonos analógicos y apoyar tareas básicas de diagnóstico.
Puede utilizarse en estaciones de radioaficionados, talleres electrónicos y mantenimiento de sistemas de radiocomunicación.
Su tamaño compacto, batería integrada y pantalla a color facilitan el trabajo fuera del laboratorio.
